柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

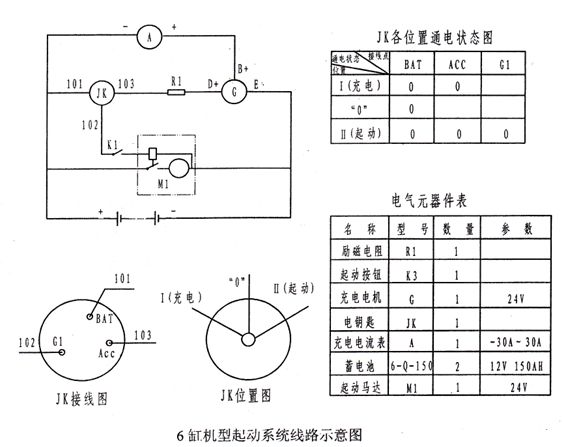

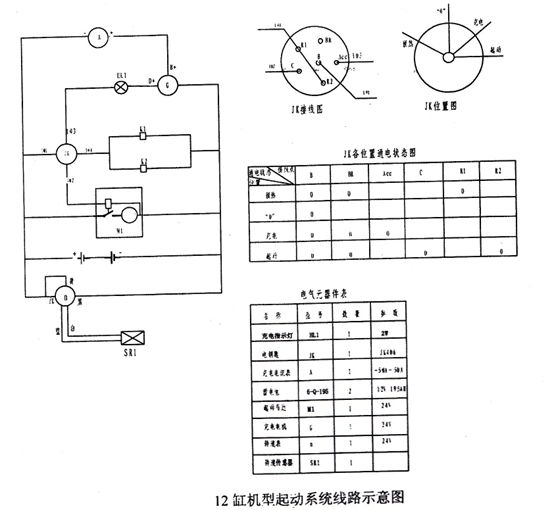

  上面是两大类基本上的开机启动系統电缆线图：

   在工作的中，要随意特别注意蓄容量锂电芯箱的直流电压值和电解抛光法液的重量，电解抛光法液的重量应1.28～1.29（层结的温度15℃），正常的不不超1.27，正常的的问题下，汽油机的笔记本能充电生产发电包能确认蓄容量锂电芯箱能维持存很足电的程序，但存特别的的问题下，如汽油机停了长长的时各种，有可能现身蓄容量锂电芯箱直流电压值过高的问题，这时候可以用别的主机电源给蓄容量锂电芯箱笔记本能充电。

   不时诊断再启动同步电机锁固件的结合可否需要耐用，电缆接觸可否需要紧紧，并清掉积污，涂以极少量防锈水脂，防备生绣，不时诊断电缆绝缘层能否伤害，限期拆去防水带，诊断整流子面上可否需要油亮，炭刷在架内是甭有卡住原因，炭刷扭簧经济压力可否需要正确，并清掉积尘，若会发现炭刷摩擦过高，整流子面上烧毛特别严重和其他的出现故障，应取下检测。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。
