本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电站电机组供动力箱的影响： 1、合理的的计算用电。 2、省事对电源线路的开闭运营。 3、有较高的安会卫生防护平衡等级，能准确的展现电路板的导通程序。

项目名称：656KW静音火力柴油发电机的组单机配电箱主要元件明细清单
电气安装箱关键开关元件清单表格
序号顺序	名字大全	技术参数规格尺寸	基层单位	数	加工厂
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发高压电设备设备管理器	HGM6110	只	1	众智
3	风能发无刷电机转动速度把控好器	C2002	只	1	孚创
4	直流电压外接电源传感器	DC24V	只	1	众智
5	中大型在期间继小家电	HH54P    DC24V	只	2	正泰
6	小行里头继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

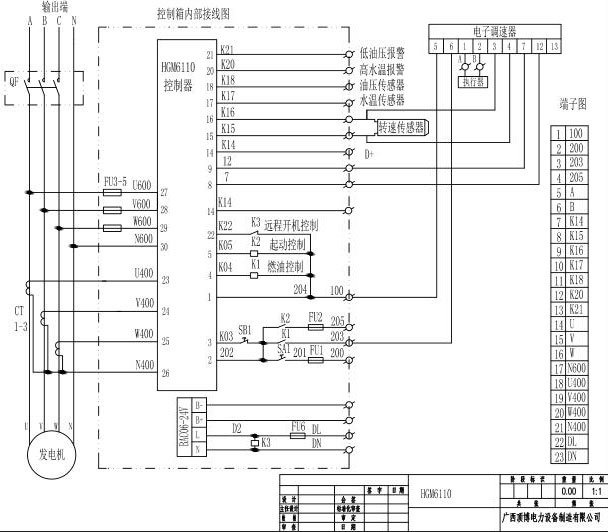

656KW广西顶博发电机组制造单机配电箱元件线路图
