前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽高压液压助力泵调节器为机械制造全线式调节器，其构建右图...。I号喷汽高压液压助力泵调节器主要是由驱程件、飞球、调节弹黄、传动链方面和调控方面等分解成。I号喷汽高压液压助力泵调节器的驱程件为有60°。锥面的驱程盘。在驱程盘的跟部有7个沿径向的半长方形缝隙。驱程盘压紧在驱程轴套上而和组合成一体式，再可以通过半圆键和拉紧螺母使其和喷汽高压液压助力泵的轴承轴相邻。

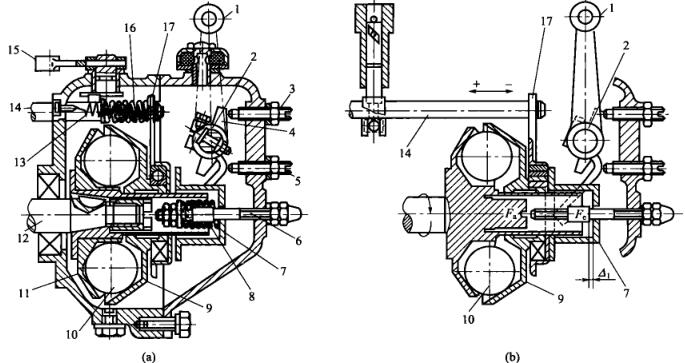

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大的直径为25.4mm的飞球置入win7驱动下载下载盘的凹槽体，随win7驱动下载下载盘同时高速旋转。飞球另一个侧为与轴网成45°锥面的转矩盘，转矩盘滑套在win7驱动下载下载轴套上。工做时飞球的抽滤力角色在转矩盘上，其载荷分力Fa.将使转矩盘沿载荷联通。二件套在转矩盘.上的联通滑动轴承和传动链链板也随后联通。传动链链板上部套在喷油撑杆上，所以喷油撑杆也随后联通，而改变了喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
